        渡槽


            本工程渡槽、排架、拱肋及基礎均為鋼筋混凝土結構,上部槽身采用U型薄殼渡槽結構,下部結構分別采用內拱排架支撐及單排架支撐。渡槽槽殼壁厚0.14m,槽身內半徑為2.3m,直線加高段為1.61m,拉桿尺寸為0.2m×0.15m,伸縮縫為0.02m;設計水深2.9m,校核水深3.3m。
            計算分析時,對結構進行適當簡化:

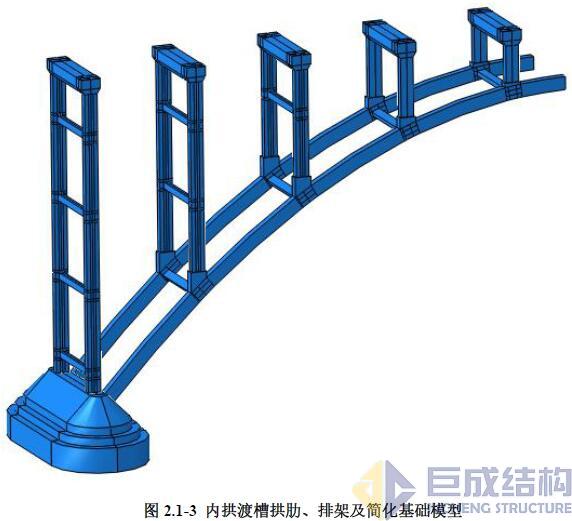

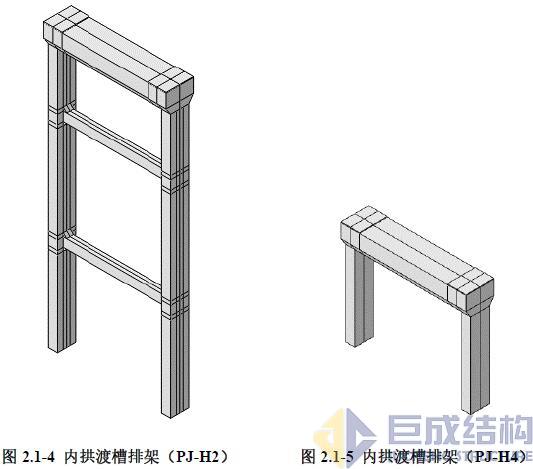

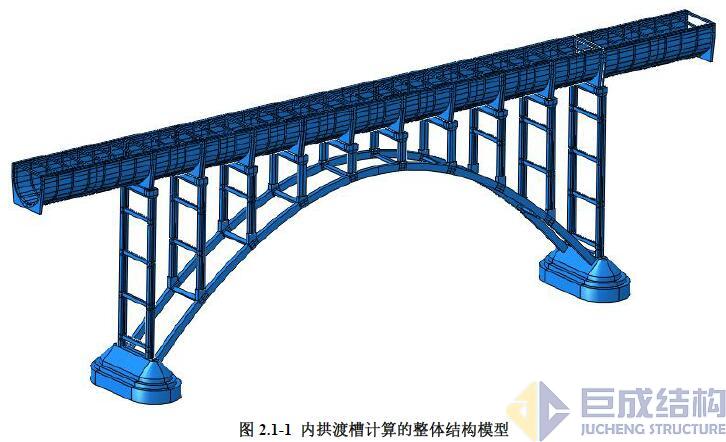

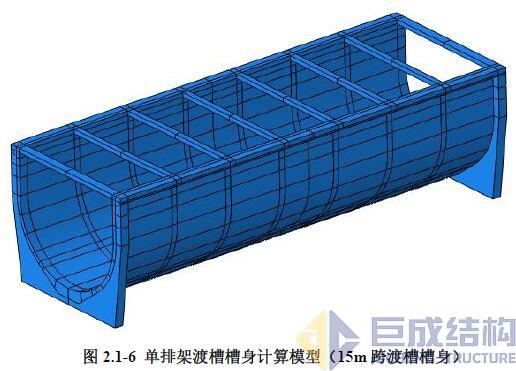

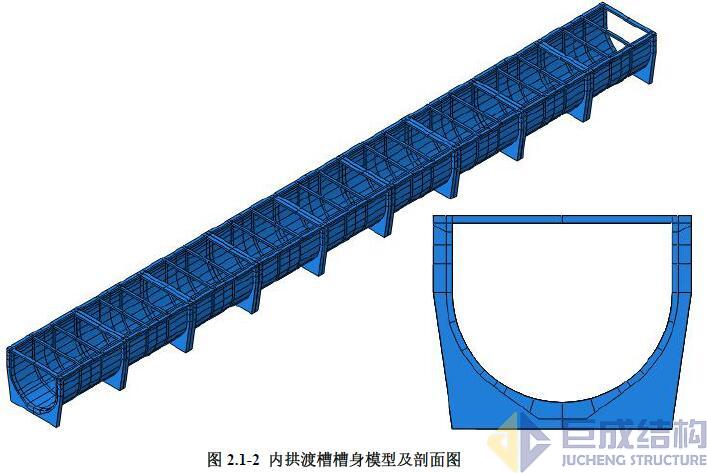

            內拱渡槽分析時,建立一跨模型,如圖2.1-1所示。內拱渡槽長為60.3m,由肋拱及排架支撐,其中最外側兩處排架(高度H1=19.714m,以下將該排架簡稱“PJ-H1”)直接支撐在基礎上,其余八處排架(高度分別是H2=12.487m、H3=7.43m、H4=4.522m、H5=3.149m,以下分別簡稱為“PJ-Hi”,i=2,3,4,5)支撐在肋拱拱墩上。由于荷載對稱分布,且內拱渡槽結構對稱,故在內拱渡槽兩側各增設一個15m跨單排架渡槽,以考察PJ-H1的受力情況,內拱渡槽計算模型見圖2.1-2~2.1-5。對于15m跨單排架渡槽槽身計算分析,僅對該15m跨渡槽槽身建模,計算模型見圖2.1-6。
