一、材料簡介

巨成清水混凝土保護(hù)涂料是一種具有超長耐候、優(yōu)異防護(hù)性能的混凝土保護(hù)涂料系統(tǒng)，可保持混凝土表面自然的機(jī)理和質(zhì)感，體現(xiàn)混凝土最為本質(zhì)的建筑效果，包括底涂料、中涂料和面涂料。



底涂料主要成分為小分子硅氧烷，具有很好的滲透性和透氣性，良好的耐堿、耐鹽等特性。中涂料主要成分為硅丙乳液，是一種粘結(jié)過渡層，具有良好的耐水性，與底涂和面涂都有優(yōu)異的粘接力。面涂料主要成分為高檔氟硅乳液，具有特別優(yōu)異的耐候性、憎水性和耐酸堿性。



二、性能特點(diǎn)

1. 透明涂裝，可保持清水混凝土表面自然的機(jī)理和質(zhì)感。

2. 卓越的耐候性，使清水混凝土建筑物長期免于維護(hù)。

3. 優(yōu)異的防護(hù)性能，封閉性好，有效防止大氣中有害物質(zhì)的腐蝕。

4. 良好的自清潔功能，疏水性好，表面灰塵通過雨水自潔，防污性好。



三、主要用途

1. 各種清水混凝土的表面保護(hù)涂裝。

2. 歷史文物、文保建筑等的表面保護(hù)涂裝。

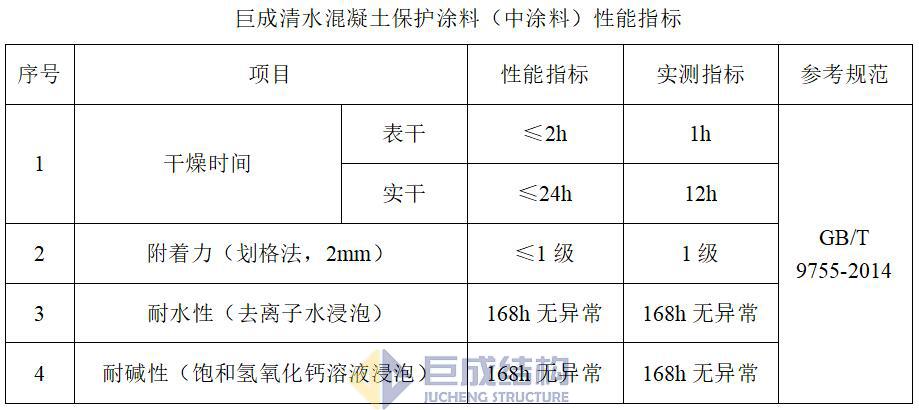

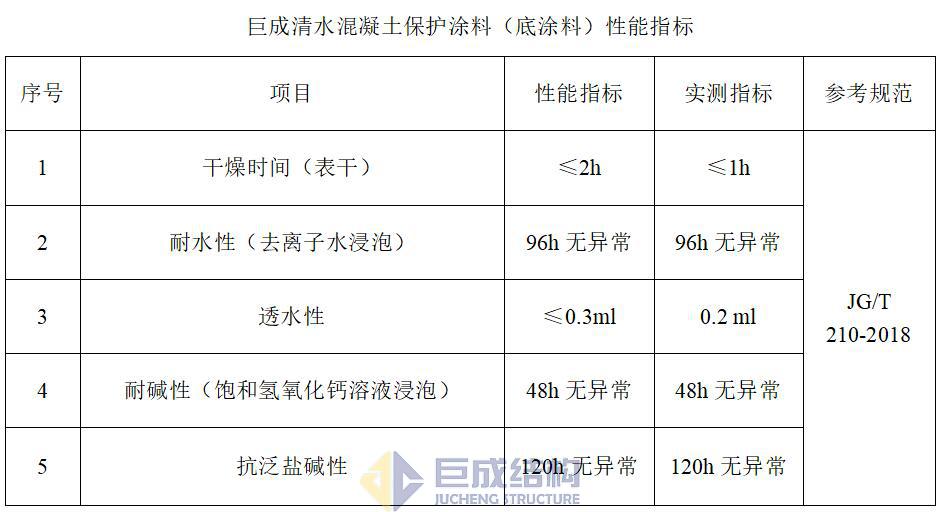

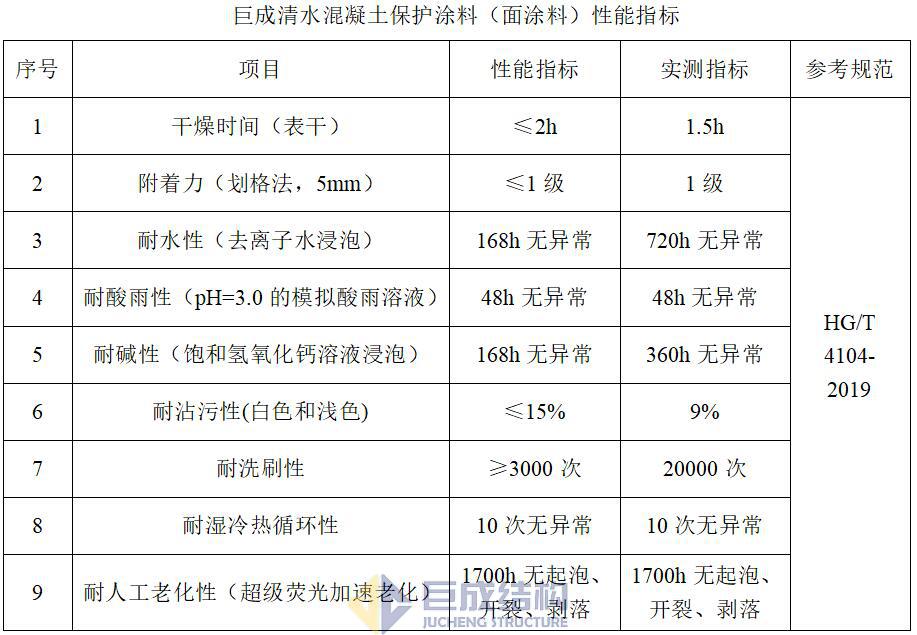

四、主要性能指標(biāo)













五、使用要點(diǎn)

1. 基層處理：清除表面雜物及松散的部分，保證基面干燥、潔凈。

2. 基面找平：用膩?zhàn)拥日移讲牧蠈⒎涓C、孔洞處進(jìn)行處理。

3. 底涂料施工：使用前應(yīng)先充分?jǐn)嚢?，攪拌時(shí)間1分鐘以上，再用滾涂或噴涂方式進(jìn)行涂裝，涂裝必須完全覆蓋基面，無遺漏。底涂應(yīng)涂裝兩遍，待第一遍指干以后進(jìn)行第二遍涂裝。

4. 中涂料施工：底涂料干燥后進(jìn)行中涂料的涂裝，一般間隔時(shí)間不小于1h（以氣溫20℃以上、良好的通風(fēng)環(huán)境為標(biāo)準(zhǔn)）。使用前應(yīng)充分?jǐn)嚢?，攪拌時(shí)間3分鐘以上，再用滾涂或噴涂方式進(jìn)行涂裝，涂裝必須完全覆蓋基面，無遺漏，注意不能有涂料流掛現(xiàn)象。中涂料涂裝一遍。

5. 面涂料施工：中涂料干燥后進(jìn)行面涂料的涂裝，一般間隔時(shí)間不小于3h（以氣溫20℃以上、良好的通風(fēng)環(huán)境為標(biāo)準(zhǔn)）。使用前應(yīng)充分?jǐn)嚢瑁瑪嚢钑r(shí)間為3分鐘以上，再用滾涂或噴涂方式進(jìn)行涂裝，涂裝必須完全覆蓋基面，無遺漏，注意不能有涂料流掛現(xiàn)象。面涂料應(yīng)涂裝兩遍，待第一遍指干以后進(jìn)行第二遍涂裝。

6. 施工條件：溫度5℃～35℃，干燥、無雨、無大風(fēng)。5℃以下的低溫或80%以上的高濕度會(huì)影響涂膜性能，應(yīng)避免施工。涂裝施工后，一天內(nèi)不宜見水，三天內(nèi)不能遇大雨。

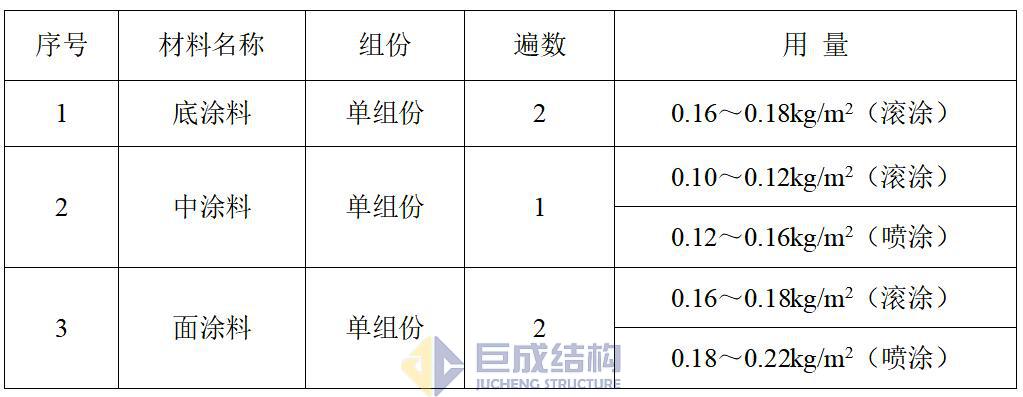

六、材料配比及用量



七、包裝貯存

1. 包裝：15kg/桶。

2. 本品應(yīng)在5℃～40℃干燥處儲(chǔ)存，儲(chǔ)存期12個(gè)月。

3. 本品安全無毒、非易燃易爆，可使用一般交通工具運(yùn)輸。
